 Причины неисправности для  электрочайников могут быть различные, связанные:

  • с механическими повреждениями;
  • с  перегоранием ТЭНа;
  • с неисправностью термостата,

— такие причины поломок можно отнести к основным.   К незначительным неисправностям на мой взгляд можно отнести такие неисправности как:

  • подгорание контактного соединения в электрической вилке;
  • разрыв провода \по длине сетевого шнура\;
  • некачественное соединение вилки с розеткой.

Как отремонтировать электрочайник

Конечно-же, чтобы починить тот или иной электрочайник, необходимо определить неисправность, то-есть провести диагностику данного нагревательного электроприбора.

В наглядном примере, будет рассмотрен ремонт электрочайника Lamark.   Конструкция электрочайника простая в своем исполнении, электрическая схема содержит такие элементы как:

  • термостат;
  • ТЭН;
  • сигнальная лампочка.

При диагностике, проверяются как отдельные элементы состоящие в схеме, так и отдельные участки.   Для проведения проверки, необходимо иметь:

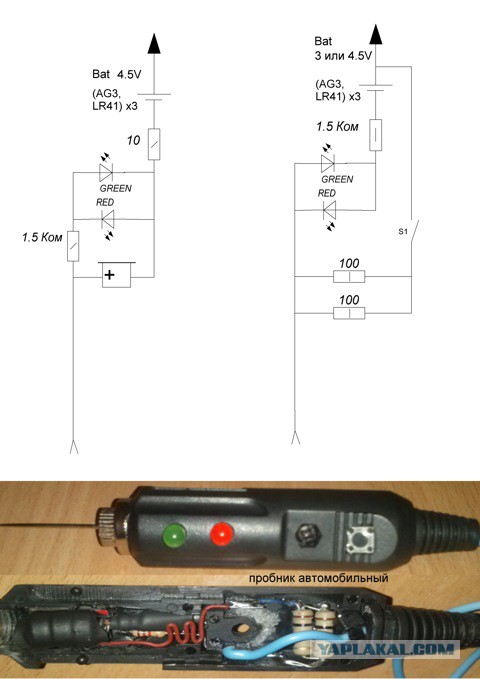

  • пробник;
  • Омметр

либо мультиметр с наличием диапазона измерения сопротивления.

Разборка электрочайника

 Итак, начинаем разборку электрочайника.   Для разборки нам понадобится нож с небольшим лезвием и крестовая отвертка.   Нож необходим для разборки отдельных частей корпуса, так как детали соединены между собой с помощью защелок.



IMG_2870IMG_2871

фото №1

Контакты электрочайника.   Осмотр электрических контактов

На фотоснимке изображены три выводных контакта \фото №1 справа\,  установленные в нижней части чайника, предназначенные для штепсельного соединения с  контактами платформы электрочайника:

  • фаза;
  • нейтраль;
  • земля.



IMG_2872

фото №2



Средний контакт является заземляющим.   Заземляющие соединения как нам известно, относятся также — к электрическим соединениям.   Два боковых контакта предназначены для подключения к :

  • фазе;
  • нейтрали.

Если проводить диагностику для отдельного участка как это показано на фотоснимке №2, — в данном примере охватывается электрическая цепь, — включающая термостат.   Один из элементов, состоящих в этой схеме, могут быть неисправными.   То-есть при исправности ТЭНа и неисправности термостата — пробник будет указывать на разрыв на данном участке электрической цепи.

Поэтому, следует проводить диагностику для каждых отдельных элементов.



IMG_2873IMG_2874IMG_2875

фото №3



Для этого, необходимо разобрать электрический чайник полностью.   Слева направо указана последовательность такой разборки \фото №3\.



IMG_2876IMG_2877IMG_2878

фото №4



Затем, необходимо отсоединить термостат \фото №4\,  чтобы осмотреть контакты как термостата так и контакты ТЭНа, иными словами, провести диагностику  — для отдельных элементов.



IMG_2880

фото №5



Чтобы проверить ТЭН, для диагностики понадобится прибор Мультиметр \с выставленным диапазоном измерения сопротивления\, — для точного измерения сопротивления \фото №5\.   Из данного фотоснимка видно, что дисплей прибора показывает «единичку», что будет означать непригодность нагревательного элемента — ТЭНа.

Осталось всего лишь завершить ремонт электрочайника —  заменой ТЭНа.     ТЭНы  для электрочайников  свободно имеются в продаже и для подобной модификации  электрических чайников   ТЭНы  идентичны.

В общем-то и весь ремонт, и как Вы убедились, — сложности здесь нет никакой.
